カビの仕様
|
金型名 |
プラスチックポリプロピレン椅子型 |
|
製品材料 |
プラスチック、pp |
|
製品サイズ |
42×45×50cm |
| 製品の重量 |
3.5kg |
|
空洞用のカビ材料＆。コア |
P20, 718 |
| カビのベース | C45 |
|
空洞のnos |
1キャビティ |
|
注入システム |
コールドランナー |
|
適切な注入機 |
450T |
|
金型サイズ |
700x685x630mm |
|
カビの寿命 |
300以上、000 PCS |
|
納期 |
50日 |
プラスチック製の椅子のカビ構造を設計する方法は？
1。製品分析＆。材料の選択
- 椅子の設計要件：
- 椅子の3D CADモデル（形状、厚さ、アンダーカット、rib骨など）を分析します。
- 材料の種類（例、pp、abs、または補強プラスチック）を確認して、収縮率（0} 。5–2％）と金型の要件を決定します。
2。PARTINGLINE（PL）＆。キャビティレイアウト
- 別れのラインデザイン：
- 椅子の端に沿って別れのラインを配置して、目に見える縫い目を最小限に抑えます。
- PLの近くの複雑なジオメトリを避けて、金型の開閉を簡素化します。
- キャビティレイアウト：
- 生産量に基づく単一または多室の設計。
- バランスの取れた詰め物を確保するために、ゲートの場所（例えば、大きな椅子のエッジゲート）を最適化します。

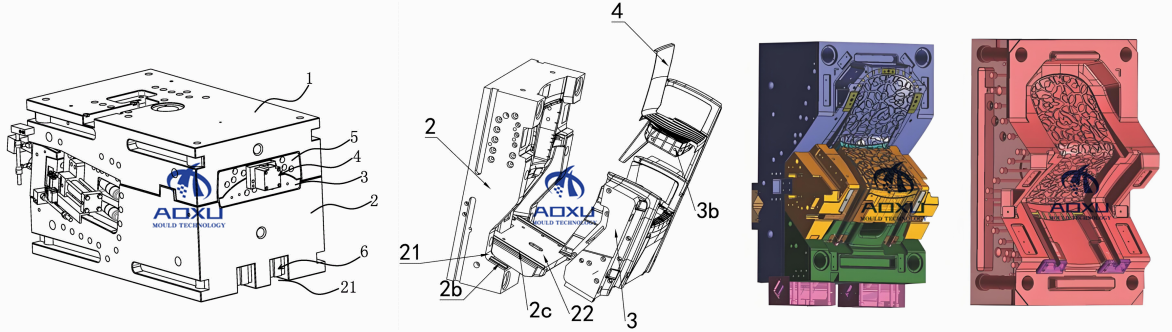

コア＆。キャビティデザイン
- 金型ベース：
- 耐久性のために、硬化鋼（例えば、P20またはH13など）を使用します。
- 椅子のジオメトリ（湾曲した表面など）に対応するために、コアブロックとキャビティブロックを分割します。
- アンダーカット処理：
- アンダーカット用のスライダー、リフター、または折りたたみ式コアを追加します（例えば、アームレストまたはバックレストのサポート）。
4。冷却システム
- 冷却チャネル：
- サイクル時間を短縮するために、高熱領域（厚いセクションなど）の周りのコンフォーマル冷却チャネルを設計します。
- 反りを防ぐために均一な冷却を維持します。
- バッフル/バブラー：
- 効率的な熱伝達のために、深いセクション（シートベースなど）で使用します。
5。排出システム
- イジェクターピン：
- 部分の変形を避けるために、ピンを高ストレス領域（シートエッジなど）の下に置きます。
- 大きな表面積にはストリッパープレートを使用します。
- 通気口：
-vents（0。0 2–0.04mm深さ）を追加して、ガストラップを防ぎます。
6。ゲート＆。ランナーシステム
- ゲートタイプ：
- 広い薄いセクション（シートサーフェスなど）には、ファンゲートまたはフィルムゲートを使用します。
- シンクマークを最小限に抑えるために、厚いセクションの近くにゲートを配置します。
- ランナーのデザイン：
- マルチキャビティ金型用のコールドランナーシステム（均一な詰め物のバランスの取れたランナー）。
7。構造強化
- 柱のサポート：
- 柱を追加して、大きなカビのたわみを防ぎます。
- ガイドシステム：
- 正確なアライメントのために、テーパーインターロックとリーダーピンを使用します。
8。カビ表面処理
- テクスチャ＆。研磨：
- 椅子の美学に一致するように、表面仕上げ（例えば、マットテクスチャの場合はVDI 18〜27）を適用します。
- 腐食防止コーティング：
- 豊富なカビの寿命には、ニトリッドまたはDLCコーティングを使用します。
シミュレーション＆。検証

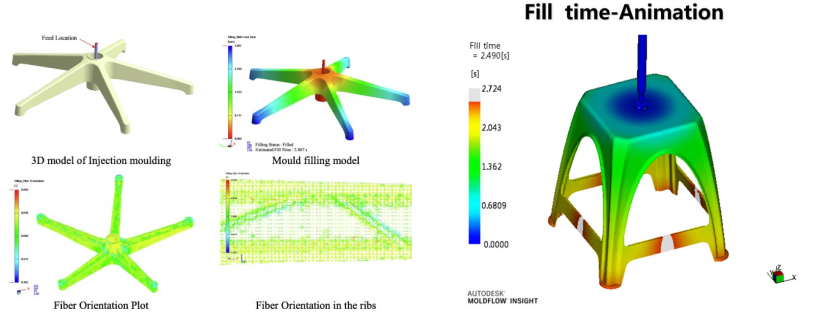

- 金型分析：
- 充填、冷却、ワーパーをシミュレートして、ゲートの配置と冷却を最適化します。
- プロトタイプテスト：
- 噴射パラメーター（圧力、温度、時間）を調整するために試行実行を実施します。
10。メンテナンス＆。調整
- 分解の容易さ：
- モジュラーコンポーネントを設計します（たとえば、ハイウィアエリアの交換可能な挿入）。
- ドラフト角度：
- 垂直壁に1〜3度のドラフト角度を確保し、簡単に排出します。
このフレームワークは、機能、製造可能性、および費用対効果のバランスを取ります。モールドフローシミュレーションツール（たとえば、Autodesk Moldflow）とプロトタイピングとコラボレーションして、設計を改良します。
ポリプロピレンとは何ですか？
ポリプロピレン（PP）は、そのユニークな特性により、さまざまな用途で広く使用されている多用途の熱可塑性ポリマーです。構造化された概要は次のとおりです。
1。化学組成：
- 添加重合を介してプロピレンモノマー（C₃H₆）から作られたポリマー、しばしばZiegler-Natta触媒を使用して立体特異性を使用します。
- 異なる構造形態で存在します：同時に（整列したメチル基、高結晶性）、シンディオティクス、およびアタック（アモルファス、あまり一般的ではない）。同逆性PPは最も商業的に価値があります。
2。キープロパティ：
- 高融点（〜160〜170度）、耐熱性（たとえば、マイクロ波安全容器）。
- 化学的に不活性：酸、塩基、および溶媒に耐性があります。
- 低水分吸収と優れた水分障壁。
- 耐久性と疲労耐性（たとえば、ボトルキャップの「生きているヒンジ」）。
- 軽量、硬い、UVセンシティブ（屋外での使用に添加剤が必要です）。
3。タイプ：
- ホモポリマー：純粋なプロピレン、硬くて強い。
- コポリマー（ランダムまたはブロック）：エチレンが添加されて、柔軟性と耐衝撃性を高めます。
4。制作：
- 石油精製から派生。プロピレンガスは、触媒を使用して目的の鎖構造を実現するために、制御された条件下で重合します。
5。アプリケーション：
- パッケージング：食品容器、映画、帽子。
- 自動車：バンパー、インテリアトリム、バッテリーケース。
- テキスタイル：カーペット、ロープ、サーマルアンダーウェア。
- 医療：シリンジ、バイアル（滅菌可能）。
- 消費財：おもちゃ、家庭用品。
プラスチック製の椅子の射出型を作る方法は？
プラスチック製の椅子の射出型の作成には、設計、エンジニアリング、および精密な製造を組み合わせた詳細なマルチステッププロセスが含まれます。プロセスをガイドするための構造化されたアプローチは次のとおりです。
1。椅子のデザイン＆。重要な考慮事項
-CAD設計：CADソフトウェアを使用して、人間工学的および構造的な考慮事項を組み込んだ椅子の詳細な3Dモデルを作成します。
- ドラフト角度：垂直壁にドラフトアングル（1-3度）を含めて、簡単な排出を促進します。
- 材料の選択：耐久性のあるプラスチック（ポリプロピレン、HDPEなど）を選択し、設計寸法で収縮率（0}。5-3％）を考慮します。
2。金型デザイン
- コア＆。キャビティ：2つのカビの半分（コアとキャビティ）を設計して、椅子の形状を形成します。
- ゲーティングシステム：ランナーとゲート（エッジまたは潜水艦の門）を位置付けて、プラスチックの流れを確保します。ゲートは、非批判的な領域に配置する必要があります。
- クーリングシステム：均一な冷却のために金型の輪郭に続いて冷却チャネルを統合して、反りを防ぎます。
- 排出システム：目に見えるマークを避けるために、エジェクターピンを戦略的に配置します。
- 通気孔：閉じ込められた空気を放出するために、分割線または高ポイントに沿って通気口を追加します。
- アンダーカット処理：デザインにアンダーカットが含まれている場合は、スライダーまたはリフターを使用します。
3。金型材料の選択
- スチール：耐久性のために大量生産するために、硬化鋼（例：P20、H13）を選択します。
4。金型製造
- 加工：CNC加工を精度のために使用します。複雑な特徴には、電気放電加工（EDM）が必要になる場合があります。
- 表面仕上げ：滑らかな表面用にポリッシュするか、化学エッチングを介してテクスチャを適用します。
5。金型テストと最適化
- 試行実行：射出成形機でテストを実施します。パラメーター（温度、圧力、冷却時間）を調整します。
- 欠陥解像度：金型の設計またはプロセス設定を変更することにより、ショートショット、ワーピング、またはシンクマークなどの問題に対処します。
パッケージ ＆。配達
金型コンポーネント
金型鋼
ホットランナーシステム
標準部品
顧客のフィードバック
FAQ：プラスチックポリプロピレンチェアマウルd
1.プラスチックポリプロピレン椅子の型とは何ですか？
ポリプロピレン（PP）椅子金型は、射出成形に使用される特殊なツールであり、椅子を製造するために使用されます。高圧注入、冷却、および排出を通して、溶融PPを耐久性のある軽量の椅子に形作ります。
2.なぜポリプロピレンを椅子の型に使用するのですか？
PPは、その耐久性、耐薬品性、軽量性、およびリサイクル性のために選択されています。大量生産された椅子に最適な、強度と柔軟性の費用対効果の高いバランスを提供します。
3.射出成形プロセスは、PP椅子でどのように機能しますか？
PPペレットは溶け、金型に高圧で注入されます。冷却後、固化した椅子が排出されます。このプロセスは効率的で、サイクル時間は設計の複雑さに基づいて変化します。
4. PPチェア金型にとって、どのような設計上の考慮事項が重要ですか？
主な要因には、均一な壁の厚さ、簡単な排出のためのドラフト角度、冷却チャネル効率、堅牢な排出機構が含まれます。設計の複雑さは、椅子の美学と機能に依存します。
5.椅子の金型のコストに何が影響しますか？
コスト要因には、金型のサイズ、複雑さ、材料（鋼とアルミニウム）、および表面仕上げが含まれます。 PPは一般に、ABSのような代替品よりも費用対効果が高いですが、同等の耐久性を提供します。
6.型を維持する方法は？
定期的なクリーニング、潤滑、摩耗の検査が不可欠です。予防保守には、腐食を防ぐために、制御された環境での調整と保存のチェックが含まれます。
7.一般的なモールディングの問題をトラブルシューティングする方法は？
- ワーピング：冷却速度と壁の厚さを最適化します。
- シンクマーク：圧力と冷却時間を調整します。
- 固定：排出機構を改良し、焦げ付き防止コーティングを適用します。
8。ポリプロピレン椅子の型をカスタマイズできますか？
はい。カスタマイズオプションには、サイズ、形状、テクスチャ、色が含まれます。メーカーと協力して、特定の設計および機能的要件を満たします。
9.寿命は何ですか？
スチール型は数百万サイクルにわたって持続します。寿命は、メンテナンス、材料、および生産頻度に依存します。
10。PPチェアの生産の環境への影響は何ですか？
PPはリサイクル可能です。リサイクルされた材料、エネルギー効率の高いプロセス、および分解のための設計を使用すると、環境のフットプリントを減らすことができます。
11.信頼できる金型メーカーを見つける方法は？
中国の研究メーカー。専門知識とコストを比較するために引用符をリクエストしてください。
12. PP椅子にはどのような安全基準が適用されますか？
ASTM、ISO、または地域の基準を順守してください。椅子は、特に商業使用のために、負荷、安定性、および可燃性テストを受ける必要があります。
13.金型生産の典型的なリードタイムは何ですか？
複雑さとメーカーのワークロードに応じて、6〜10週間。プロトタイプはより速いかもしれません。メーカーとの明確な通信が重要です。
14. PPはABSまたはポリエチレンとどのように比較されますか？
PPは、コスト、柔軟性、耐久性のバランスを提供します。 ABSはより丈夫ですが、より高価です。ポリエチレンはより柔軟ですが、剛性が低くなります。
15.どのような表面仕上げを達成できますか？
オプションには、光沢、マット、またはテクスチャの仕上げが含まれます。カビの研磨、エッチング、またはビーズブラストは、最終製品の外観に影響します。
16.最小注文数量（MOQ）はありますか？
MOQはさまざまです。一部のメーカーは、プロトタイプ用の少量を提供しています。他の人は大量注文を必要とします。事前に要件について話し合います。
17.品質管理はどのように保証されますか？
検査、サンプルテスト（寸法、ストレス抵抗）、およびISO 9001のような認定は、一貫した品質を確保します。
18。自動化は統合できますか？
はい。自動化されたシステムは、排出、トリミング、アセンブリを処理し、効率を高め、人件費を削減します。金型は、互換性のために設計する必要があります。
19。損傷した金型を修復できますか？
マイナーな亀裂または摩耗は溶接または再洗浄することができます。深刻な損傷には交換が必要になる場合があります。定期的なメンテナンスは修理のニーズを最小限に抑えます。
20.金型設計で使用されるソフトウェアは何ですか？
CADソフトウェア（SolidWorks、AutoCAD）およびシミュレーションツール（Moldflow）は、設計の精度を最適化し、フロー/冷却挙動を予測します。
21.金型はどのように輸送/保存されるべきですか？
保護パッケージ（パレット/クレート）を使用し、湿度を制御し、物理的な損傷を避けます。適切なストレージはカビの寿命を延ばします。
